Hur man bygger en FPV -drönare: En komplett guide från motorval till videoöverföringsinställning



FPV -drönare (första personvyn) har blivit en viktig plattform för hastighetstävling, fristilflygning och pilotutbildning på grund av deras höga manövrerbarhet, uppslukande perspektiv och DIY -frihet. Nyckeln till att bygga en högpresterande FPV-drone ligger i att balansera och matcha kärnkomponenterna ordentligt.



Här är de kärnkomponenter du måste tänka på när du bygger en FPV -drönare:

del	Funktionell beskrivning
Motor	Ger kraftuttag, bestämmer flygsvar, drivkraft och hastighet. Vanligt använda borstlösa externa rotormotorer, såsom 2306, 2207, etc.
Propellerblad	Påverkar lyft och manövrerbarhet; Måste matcha Motor KV.
ESC (Electronic Speed Controller)	Kontrollera motorhastigheten och justera utgångseffekten enligt fjärrkontrollkommandot. Motorströmmen och spänningen måste matchas.
Flygkontroll	Fungerar som dronens hjärna, hantering av attityd, flygläge och stabiliseringsalgoritmer.
Bildöverföringssystem	Förkalla bildöverföringen av första personens vy (FPV), vanligtvis med analoga eller digitala bildöverföringssystem (såsom DJI FPV).
Kamera (FPV -kamera)	Bilden fångas i realtid och överförs till bildöverföringsmodulen, som avgör vad piloten ser.
Batteri (lipo)	Tillhandahåller energi för hela maskinen, vanligtvis ett 4s eller 6 -tals litiumbatteri med hög urladdning.
ram	Integrera den fysiska strukturen för alla komponenter och klassificera dem efter tum, till exempel 5- tum och 6- tum genom rack.
Fjärrkontroll + mottagare	Kontrollkommandoöverföring och mottagande enheter, bestäm fjärrkontrollavstånd och fördröjning.



DIY -kärnprinciper:

Alla komponenter måste matcha varandra och kan inte väljas utifrån parametrar ensam;



Kraftsystemet (Motor + ESC + Battery + Propeller) måste se till att det drivande förhållandet mellan vikt uppfyller standarden och flygkontrollsystemet måste vara stabilt och pålitligt;



Bildöverföringssystemet måste uppfylla kraven för låg latens och tydlighet, vilket är särskilt viktigt för racing och snygg flygning.



Att välja rätt motor är det första nyckelsteget för att bygga en utmärkt FPV -drönare.Olika flygscenarier har olika krav för motorns vridmoment, hastighet, svarshastighet och till och med vikt.Koormotorval kan leda till lågt tryckförhållande, reducerad flygtid och svårigheter att utföra komplexa manövrar.



Nedan förklarar vi systematiskt hur man väljer rätt motor från tre perspektiv: motorparametrar, flygändamål och faktisk installation och felsökning.

1. Förstå motorns kärnparametrar

Kv -värde (hastighetskonstant)

KV-värdet indikerar motorns no-load hastighet när spänningen ökar med 1V (i rpm/V).



High KV (1800–2400kV): Lämplig för små propeller och högspänningsbatterier, lämpliga för racing och höghastighetsflyg.



Låg KV (såsom 1300kV): Lämplig för stora propeller och lågspänningsbatterier, med starkare vridmoment, lämpligt för freestyle-flygande eller bärande modeller.



Kraft och effektivitet

Kraft bestämmer motorns maximala utgångskapacitet, och effektiviteten bestämmer flygeffekten per effekt. Motorer med hög effektivitet kan förlänga flygtiden och minska risken för uppvärmning.



Motorvikt

Lättare motorer har mer smidiga flygsvar, men kan ha något lägre vridmoment och stabilitet. Det är viktigt att skapa en balans mellan viktminskning och strukturell integritet.



2. Välj rätt motortyp baserat på din flygstil

Sortyp	Rekommenderade motoriska egenskaper	Skäl
Tävlingsdrone	High KV (2000kv+), lätt, snabbt svar	Fortsätter accelerationsprestanda och känslig kontroll, vanligtvis med 4s ~ 6s batteri och liten tre-blad propeller
freestyle flygmaskin	Låg till medium KV (1300–1800kV), högt vridmoment	Handlingen är varierad, vilket kräver explosiv kraft och stabil svävande förmåga, med stora propeller och ett smidigt gasspis
Flygfotograferingsdrone	Medium KV, hög effektivitet, lågt brus	Målet är stabilitet, hållbarhet och noggrannhet. Motoreffektivitet och kompatibilitet är mer kritiska. Det är lämpligt för lätta stora propeller och lågutladdningsbatterier.



3. Motormärke och kvalitet är lika viktiga

Även om parametrar bestämmer prestanda kan motorns tillverkningsprocess, kvalitetskontroll och varumärketjänst inte ignoreras. Följande är flera dimensioner för att utvärdera tillförlitligheten för ett motorvarumärke:

Är lagren och lindningarna jämnt och släta?



Är skalbearbetningen snäv och utan skakning?



Huruvida motorn startar och slutar smidigt och om det finns onormalt brus under drift



Ger du trycktestdata och KV -noggrannhetskalibrering?



Om du letar efter en motorisk serie med stabil prestanda och exakta parametrar, tillhandahåller VSD en mängd FPV-borstlösa motormodeller från startnivå till avancerad, till exempel 2306, 2207, 2807, etc., som täcker flera scenarier som racing, fristilflygning, flygfotografering, etc. och kan användas som ett av de föredragna märkena.



4. Anteckningar om installation och idrifttagning

Installation: Se till att motorn är fast låst på ramen för att undvika vibrationer; Ordna anslutningsledningarna för att undvika kontakt med propellerna. Var uppmärksam på motorrotationens riktning (medurs eller moturs) för att matcha propellernas riktning.



Felsökning: Använd ESC -inställningsverktyget eller Flight Control -konfigurationsprogramvaran för att testa svaret från varje motor. Det rekommenderas att utföra enskilda rotationstester en efter en för att upptäcka om det finns något onormalt brus eller uppvärmning.



Justera PID -parametrar och gasskurva för att göra fina justeringar enligt din flygstil.



Anledningen till att FPV-drönare har ett "första personperspektiv" är oskiljaktigt från stöd från bildöverföringssystemet. Bildöverföringssystemet ansvarar för att överföra de bilder som fångats av FPV -kameran till piloten i realtid, vilket gör att operatören känns som om de är i flygplanets cockpit. Denna process har extremt höga krav för "låg latens, hög bildkvalitet och stark anti-interferens".



Samtidigt, för att säkerställa stabiliteten i flygkontrollens svar, krävs också ett pålitligt fjärrkontrolllänksystem. De två utgör tillsammans de "visuella nerverna" och "kontrollnerverna" för flygupplevelsen.



1. Bildöverföringssystem: Analog vs Digital

Analog fpv

Fördelar: låg latens (vanligtvis<30ms), low equipment cost, and wide compatibility with devices.



Nackdelar: suddig bildkvalitet (480p), dålig signal anti-interferens, och som ofta resulterar i statiskt brus eller "snö" i långdistansöverföring.



Lämplig för: nybörjarpiloter, tävlingsdroner (förföljer realtidsreaktionshastighet)



Digital FPV

Typiska varumärken: DJI O3 Air Unit, WalkNail Avatar



Fördelar: Hög bildens tydlighet (720p -1080 p), stark anti-interferens och god penetration.

Nackdelar: Hög kostnad, vissa enheter har vissa förseningar (30 ms ~ 60ms).



Lämplig för: freestyle flygning/flygfotografering, piloter som har höga krav på bildkvaliteten



Valförslag:

Om du har tillräckligt med budget och hög bildkvalitet rekommenderar vi att du använder digitala bildöverföringslösningar som DJI O3.



Om du letar efter extremt låg latens och kostnadseffektivitet kan du välja analoga bildöverföringskombinationer som Foxeer och TBS.



2. Bildöverföringssystemkomposition och antennmatchning

Ett komplett bildöverföringssystem inkluderar vanligtvis:

FPV -kameror (som CADDX RATEL, DJI CAMERA)



Video Transmitter (VTX)



Bildöverföringsmottagningsmodul (VRX, integrerad i glasögon eller oberoende modul)



Antenn (omnidirectional eller riktning)



Antennval:

Omnidirectional antenn: lämplig för fristilflygning/racing, med ett brett signalmottagningsområde;



Riktningsantenn: Lämplig för långväga flygfotografering, med stark riktning men smal vinkel.



Se till att transmissionen och mottagningen använder samma frekvensband (t.ex. 5,8 GHz) och använder antenner med samma polarisationsriktning (såsom RHCP/RHCP).



3. Kontrolllänk: Para fjärrkontrollen med mottagaren

Förutom bildöverföring är styrsystemet också grunden för FPV -flygning, som bestämmer din "kontroll över dronens handling". Kontrolllänken består huvudsakligen av fjärrkontrollen och mottagaren:

Kontrollprotokoll	Drag
Sbus	Traditionell analog signal, något högre latens
CRSF (Crossfire)	Digitalt protokoll, stark anti-inblandning
Elrs (ExpressLRS)	Öppen källkodsprotokoll, låg latens och långdistans



Rekommendation: Om du letar efter långdistans låg latens är ELR eller Crossfire de nuvarande mainstream-lösningarna, med ett brett utbud av anpassning och rikliga felsökningsresurser.



4. Konfigurera kombinerad referens (analog vs digital)

Budget/stil	Rekommenderad konfigurationskombination
Komma igång simuleringsström	Ratel Camera + Foxeer vtx + 5. 8 GHz omnidirectional antenn
Digital mainstream flöde	DJI O3 Air Unit + DJI Digital Glasses + LHCP Antenna
Extremt korsningsflöde	ELRS Remote Control Link + Analog bildöverföring + Mottagningsmodul med låg latens



I flygkontrollsystemet för FPV -drönare utför ESC (elektronisk hastighetsstyrenhet) och flygkontroller kärnuppgifterna för motorstyrning och flyginställningshantering. Deras samarbetsarbete bestämmer flygplanets svarhastighet, stabilitet och rörelse noggrannhet.



Att välja rätt motor är bara det första steget. Om du vill att hela maskinen ska "flyga smidigt och styras stabilt", måste du också matcha det elektroniska hastighetsstyrenheten och flygkontrollsystemet.



1. ESC (Electric Speed Controller) Valrekommendationer

Funktionen för ESC är att justera trefasströmutgången och driva motorn för att rotera enligt PWM (eller DSHOT) -signalen som skickas av flygkontrollen. När du väljer ESC, var uppmärksam på följande parametrar:

Till exempel: Om motorens toppström är 35A rekommenderas att använda en ESC på större än eller lika med 40A; Om ett 6S -batteri används måste ESC stödja en spänningsingång på 25V eller högre.



2. Nyckelpunkter för att välja flygkontrolltavla

Flygkontrollen är "hjärnan" för hela drönaren, bearbetning av sensordata (gyroskop, accelerometer, etc.), beräkning av attitydkontroll och utmatningskontrollsignaler till ESC. När du väljer en flygkontroll rekommenderas det att uppmärksamma:

Nyckelpunkter	illustrera
Processorprestanda	F4-flygkontrollen är lämplig för daglig flygning, medan F7/H7-flygkontrollen är lämplig för avancerade racing- och bildöverföringssystem.
Firmware -stöd	Support Betaflight / Inav / Ardupilot
Antal gränssnitt	Kan det ansluta tillräckligt med ESC, GPS, LED, mottagare, etc.
Supportavtal	Kompatibilitet med ESC -drivrutinsprotokoll, såsom DSHOT, PWM, etc.
Flygplansläge	Stöder flera flyglägen inklusive självstabilisering/vinkel/attityd/manuell, etc.



Mainstream -rekommendation: F7 Flight Controller (som Matek F722, Holybro Kakute F7), med stark kompatibilitet och stabil prestanda, lämplig för de flesta DIY FPV -behov.



3. Integrerad vs split esc

4- i -1 ESC: fyra-kanals integration, enkel svetsning, rymdbesparing, vanligtvis används i lätta drönare;



4 Oberoende ESC: er: god oberoende värmeavledning, kan ersättas individuellt, lämpligt för högeffektiska scenarier;

Matchande förslag:

Små och medelstora 5- tum drönare → välj 4- i -1 esc (t.ex. 45a blheli _32) + f7 flygkontroller;



Tung belastning/högeffekt flygande drone → Välj 60A Independent ESC + H7 Flight Control Combination;



4. Programvarukonfiguration och felsökningsförslag

Efter att ha slutfört Flight Control + ESC -hårdvaruinstallationen måste du fortfarande felsöka parametrarna genom programvaran:

Använd Betaflight Configurator -programvara för att ställa in PID, filterparametrar och kanalkartläggning;



Bekräfta att ESC -drivrutinens protokollinställningar är konsekventa (t.ex. DSHOT600);



Justera gaspunkter och gyrokänslighet för att matcha din flygstil;



Använd motortestfunktionen för att verifiera styrning, svar och vibrationer.



Rimlig kombination av ESC och flygkontroll kan inte bara säkerställa kraftsystemets stabila drift utan också få ditt flygplan att svara snabbare och kontrollera smidigare.



När du bygger en FPV -drönare kommer att välja ett 4S- eller 6S -batterisystem direkt påverka tryck-, flygtid, uppvärmning och motorisk matchningsstrategi för hela drönaren. Detta val är ett viktigt steg för att bygga ett kraftsystem.



Vad är 4s/6s?

"S" representerar antalet batterissträngar:

4S=4 litiumbatterier anslutna i serie, spänningen är cirka 14,8V;



6S=6 litiumbatterier anslutna i serie, spänningen är cirka 22.2V.



Ju högre spänning, desto större är kraften som kan tillhandahållas per enhetsström. I teorin har 6 -talet starkare drivkraft och sparar mer kraft, men systemkraven är också högre.



1. 4S -systemfunktioner och tillämpliga scenarier

fördel:

Starka delar kompatibilitet och rik utrustning på startnivå;



Lägre värmeproduktion, mindre tryck på ESC och motor;



Kostnaden är låg och lämplig för nybörjare eller fritidsflygning.



brist:

Strömmen är högre vid samma kraft, och trådmaterialkraven är högre;



Jämfört med 6s är kraftresponsen något långsammare.



Typiska parningsförslag:

Motor KV -värde: 2300–2700kv



Tillämpliga modeller: VSD 2207, 2306



PROPELLER: Såsom 5145 tre-blade propeller



2. 6S -systemfunktioner och tillämpliga scenarier

fördel:

Högre effektivitet, mindre ström vid samma drivkraft;



Låg värmeproduktion och snabbt svar, lämpligt för racing och långsiktig flygning;



Spara mer batteri och förläng hela maskinens livslängd.



brist:

Spänningen är hög, vilket ställer högre krav på ESC och motor;



Priset på tillbehör är något högre och svårigheten att felsöka ökar.



Typiska parningsförslag:

Motor KV -värde: 1600–1900kv



Tillämpliga modeller: VSD 2306, 2807, 2812



Propeller: som T5040, 51466



3. Vanlig konfigurationskombinationsjämförelsestabell

Flygstil	Rekommendationssystem	Motormodell (KV -intervall)	propeller	Drag
Komma igång	4S	2207 Brushless Motor (1960kV)	5145	Stabilt och lätt att kontrollera, lämpligt för lärande
Tävlingsflyg	6S	2306 Brushless Motor (1800kV)	T5040	Stark drivkraft, snabbt svar och kraftfull flygning
aggressiv freestyle	6S	2807 Brushless Motor (1750kV)	51466	Stabilt och kraftfullt, stöder flersättningsomkoppling



Praktiskt råd:

Om du letar efter kostnadseffektivitet, flygtid och främst vill öva kontroll, rekommenderas det att först använda 4S-systemet;



Om du letar efter extrem prestanda, lång flygtid eller planerar att delta i racingevenemang är 6s mainstream och har större potential.



Innan man officiellt monterar och tar av FPV -drönaren kommer många piloter att gå igenom en "simulatorpraktik". Detta sparar inte bara kostnader och minskar risken för att krascha drönaren, utan påskyndar också förståelsen för kontrolllogik och flygåtgärder. Samtidigt, under felsökningsstadiet, kan du använda trycktestverktyg hjälpa dig att vetenskapligt utvärdera motorprestanda och optimera konfigurationskombinationerna.



1. Varför rekommenderas simulatorutbildning?

FPV -flygning skiljer sig från vanliga GPS -drönare. Det kräver att piloter har en fin kontrollrytm och riktningskänsla. Träning är avgörande, särskilt i hastighetskorsning eller fristilflygning.



Vanliga simulatorrekommendationer:

Simulator	Drag	Föreslagna användningar
Liftoff	Rika scener och fysikmotor nära riktiga maskiner	Nybörjarguide/Advanced Racing Training
DRL -simulator	Designad för racing, med verklig spåråterställning	Speed Flyers Practice Reaktion
Velocidrone	Stöder gratis mappning och starka parameterjusteringsfunktioner	Avancerad användarfelsökning av flygstil



De flesta simulatorer stöder direktanslutning med USB -fjärrkontroller (som FRSKY och TBS Crossfire). Det är bäst att använda samma fjärrkontroll som din faktiska flygenhet så att du kan vänja dig till driftskänslan i förväg.



2. Värdet och användningen av trycktestverktyg

När man monterar en FPV-drönare är många användare osäkra på om motorn är lämplig eller behöver exakt beräkna tryck-till-vikt-förhållandet och ställa in propellen. För närvarande är en drivkraft mycket viktig.



Vad kan trycktestverktyget mäta?

Maximal drivkraft (enhet: g)



Maximal ström, kraft



Effektivitetskurva (tryck/ström/spänningsförhållande)



KV uppmätt värde (för att verifiera produktparametrar)



Rekommenderad användning:

Valfria verktyg inkluderar RCBenchmark och Dyne Test Stand;



Innan du testar, se till att batteriet är tillräckligt och ESC -gasreglaget justeras korrekt;



Samma motor kan användas med flera propeller för jämförelse för att välja den bästa kombinationen.



Att bygga en idealisk FPV -drönare är mer än bara montering av delar. Det är en konst att kombinera tekniker, som kräver att du gör rimliga kombinationer av motorer, propeller, ESC, flygkontroll, batterier, bildöverföring, etc. Bland dem är valet av motorer särskilt kritiskt - det avgör kraftrespons, flygstil och slutlig prestanda.



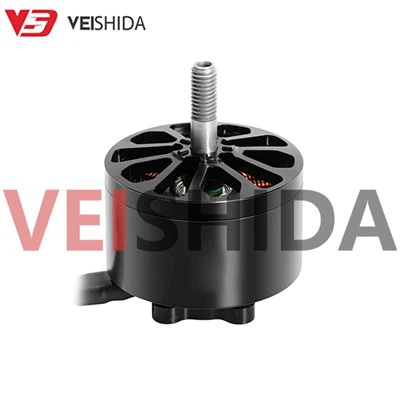

VSD: Tillhandahålla stabila kraftlösningar för FPV -användare

Om du är orolig för att välja en motor ger VSD en mängd högpresterande borstlösa motorer som är lämpliga för olika typer av FPV-drönare. Här är några typiska rekommendationer:

modell	Kv -värde	Drag	Tillämplig konfiguration
VSD 2207 borstlös motor	1960kv	Lyhörd, lätt design	4S-racing på startnivå, blommaflygande allmän typ
VSD 2306 Brushless Motor	1800kv / 2400kv	Balans explosiv kraft och känslighet	Både 4s och 6S -versioner är kompatibla
VSD 2807 Brushless Motor	1350kV / 1750kV	Högt vridmoment, lämpligt för flygning	6s avancerade spelare, komplex flygning
VSD 2812 Brushless Motor	900kv	Stabil och effektiv	Flygfotografering eller långvarig konfiguration föredras



Alla VSD-motorer har klarat strikta balanseringstester, har högeffektiv spole-mönster, stöder personlig anpassning och har fått ett gott rykte i flera FPV-installationsprojekt runt om i världen.
