12V DC planetväxelmotor

12V DC planetväxelmotor Nominellt vridmoment: 15 kg-cm, märkhastighet: 96 rpm, huvudkroppsdiameter: 57 mm, axeldiameter: 8 mm, märkström: 2,5 A, märkeffekt: 49,5W, utväxlingsförhållande: 1: 71, växellådans diameter: 36 mm. Den kan producera 100 RPM med ett vridmoment på cirka 15Kgf.cm. Planetväxlar DC-motorer har de högsta kontinuerliga och maximala vridmomentkapaciteterna av alla typer av växellådor. Den har också de mycket kompakta och lätta designegenskaperna hos liknande produkter. Stöd anpassad design, OEM/ODM-tjänster etc.

Företagets höjdpunkter

Översikt

Garanti	3 månader - 1 år
Härstamning	Shenzhen, Kina
Varumärke	Vshida
Modellnummer	VSD-G36P395
Användande	Dörröppnare, rullstol, elfordon, vattenpump, polermaskin, hiss, saltautomat, medicinska förnödenheter, robotar, etc.
Typ	Kuggväxelmotor
Vikt	TBD (olika förhållande olika vikt)
Komponenter	Diversifierad
Konstruktion	Permanentmagnet
Kommutering	Borstlös/Brush
Skydda funktion	Anpassad (vattentät, brandsäker, helt stängd)
Effektivitet	82 procent
Nominellt vridmoment	15 kgf.cm
Lager	D-skaft
Ingen lasthastighet	96±10 procent (rpm)
Märkspänning	12 (V)
Ström utan belastning	Mindre än eller lika med 600 mA
Nominell hastighet	80±10 procent (rpm)
Märkström	Mindre än eller lika med 2,5 A
Stall Aktuell	Mindre än eller lika med 10 A
Stall vridmoment	Större än eller lika med 80Kgf.cm
Betalningsvillkor	30 procent TT som deposition, 70 procent TT saldo före leverans
Certifikat	IATF16949
Anpassat	Accepterade

Produktbeskrivning

Vi har ett forsknings- och utvecklingsteam på över 30 personer och över 40 produktionslinjer för att möta kundanpassning och stora orderkrav.

Motorparameter

SPÄNNING	INGEN BELASTNING		MED MAXIMAL EFFEKTIVITET				STARTANDE
NOMINELL V	FART r/min	NUVARANDE A	FART r/min	NUVARANDE A	VRIDMOMENT	Reduktionsförhållande	VRIDMOMENT mN.m	NUVARANDE A
12	96	0.6	80	2.5	15 kgf.cm	1:71	80 kgf.cm	10

Motorkontur



Prestandakurva

Ovanstående parameterinformation är endast för referens; Parametrar kan justeras och utformas enligt krav, och kopplingar, utgående axlar, monteringshål, ledningar och hastigheter kan anpassas. Om du behöver matcha en förare, kodare eller växellåda, vänligen kontakta oss.

Produktinformation

	100 procent faktisk foton
Ren koppartrådlindning, högkvalitativ järnkärna, låg resistivitet, bra ledningsförmåga, hög hållfasthet, låg energiförbrukning, låg värmealstring och hög uteffekt		Tillverkad av högkvalitativt aluminium, den kännetecknas av korrosionsbeständighet, rostbeständighet och pålitlig prestanda. Den centrala axeln bearbetas av CNC, vilket ökar friktionen, gör transmissionen mer stabil och gör anslutning och fixering bekvämare.

Produktbeskrivning

1. Motorn med 36 mm hastighetsreducering ger ett vridmoment på 3,0Nm, vilket är mer tillförlitligt. Den kan utrustas med en kodare, 11ppr, och har god slitstyrka, hög temperaturbeständighet och vibrationsbeständighet.

2. Med 12V DC-reduktionsmotor och planetväxellåda, lämplig för tillämpningar med liten diameter, lågt ljud och högt vridmoment

3.12V DC planetväxelmotor är gjord av robusta och hållbara metallkomponenter, som effektivt kan skydda växellådans motorkropp från skador.

4. Kugghjulsteknik kan säkerställa stabilitet under hög livslängd, hög precision och god tillförlitlighet efter bearbetning.

5. Kompletta reduktionsförhållanden finns på 4,14,19,27,51,71100139189264369516720 etc., som kan anpassas och designas efter behov.

Företagets styrka

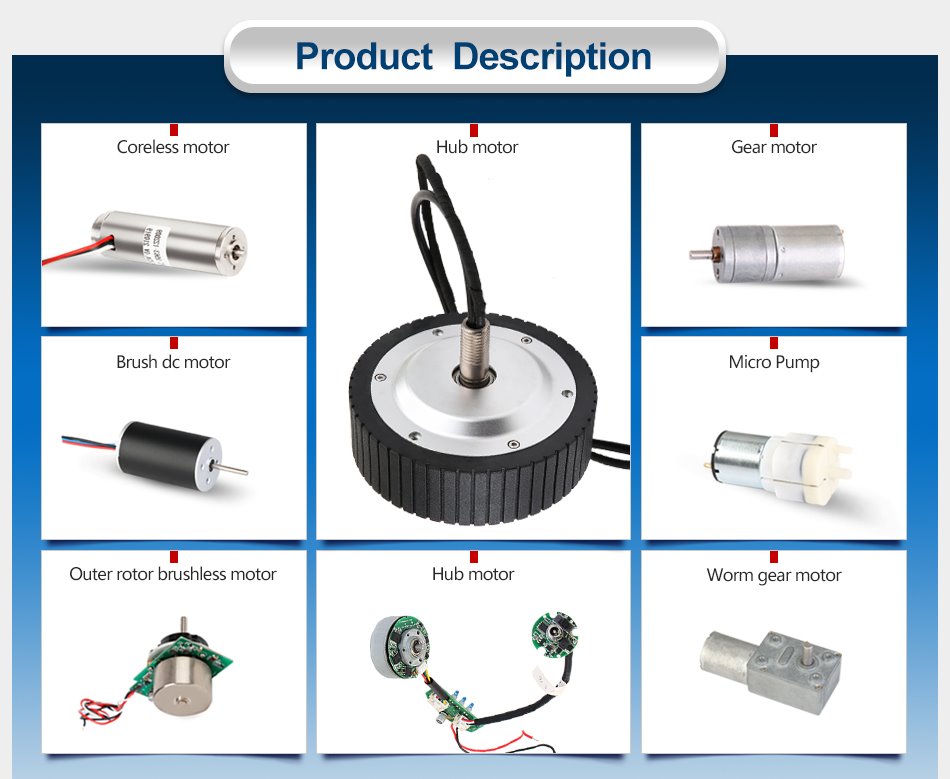

Vshida Micro Motor Company har över 500 anställda och mer än 40 produktionslinjer, som producerar 200 000 motorer per dag. Produkterna täcker borstmotorer, borstlösa motorer, hastighetsreducerande motorer, kärnlösa motorer, pumpar och andra produktapplikationer. Vi har åtagit oss att förse kunderna med högkvalitativa, högpresterande och pålitliga produkter och professionell teknisk support, för att vinna våra kunders förtroende och stöd. Vi har också ett starkt affärsteam som värdesätter teknik, kvalitet och kundernas förväntningar för att möta kundernas behov.

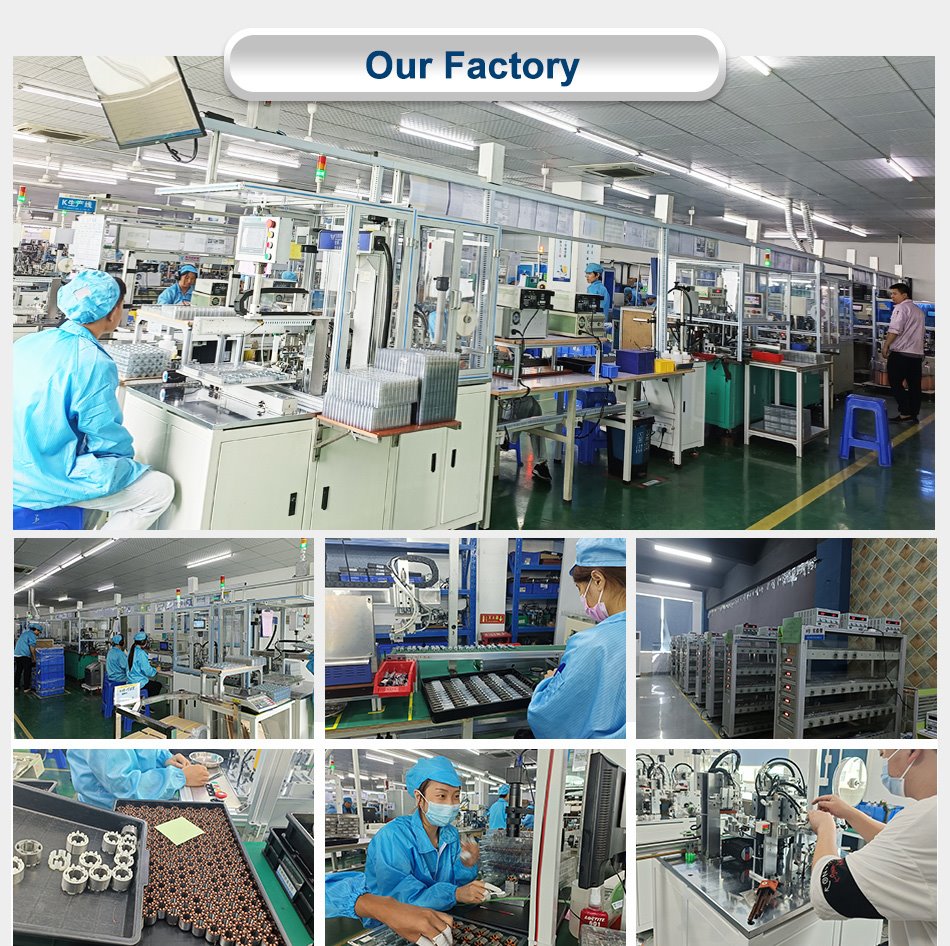

Använd högautomatiserad utrustning (automatisk lindning, automatisk stator, ändskyddsautomatisk stator, automatisk svetsmaskin) för att möta kundernas höga kvalitetskrav; Alla motorer har genomgått en serie prestandatester innan de lämnade fabriken, inklusive brusdetektering, effekt, vibration, förbränning och falltester

Produktcertifikat

Med de kontinuerliga ansträngningarna från vår Vshida-mikromotor har vi erhållit IATF16949 och andra certifieringar och flera kvalitetsledningscertifieringar för att möta kundernas olika krav på certifikat.

Några av våra partners

Vi har blivit en leverantör av motorer till många världsberömda märken. Att välja att samarbeta med oss ​​är att välja att samarbeta med högkvalitativa företag. Vi är glada över att ha möjligheten att bli din partner i Kina.

Varför välja oss?

Ansökan

Används i stor utsträckning inom medicin, skönhet, mödra- och barnhälsa, smarta hem, obemannade flygfordon, bilar, kontor, flygplansmodeller, leksaksmodeller, elektriska verktyg, robotar och andra områden. Vi har 15 års erfarenhet av produktion och utveckling av mikromotorer, vilket ger kunderna flexibla och professionella kundanpassade tjänster. Om du har några specifika krav, vänligen kontakta oss.

Transportförpackning

Tre-lagers förpackning för att säkerställa överensstämmelse med exportstandarder. Om du har andra förpackningskrav, vänligen kontakta oss.

Betalning & Leverans

Hur man realiserar retardation av 12V DC planetväxelmotor

Huvudfunktionerna hos den planetariska hastighetsreducerande motorn är att minska rotationshastigheten, öka det utgående vridmomentet och minska lastens tröghet.

Den första är att ändra kraftöverföringens riktning, och den andra är att tillhandahålla ett gemensamt utväxlingsförhållande för varje växel som en förlängning av transmissionen. Huvudreduceraren är en mekanism i drivaxeln som kan ändra vridmoment och rotationshastighet. Den grundläggande funktionen är att öka vridmomentet från transmissionen eller universaltransmissionen, samtidigt som man minskar rotationshastigheten och ändrar riktningen för vridmomentöverföringen

Alla nivåer av växellåda används för att uppnå syftet att minska hastigheten för att möta arbetsbehov. Reduceraren består av kugghjulspar på alla nivåer. Till exempel, om en växel med färre tänder används för att driva en stor växel, kan mekanisk retardation uppnås. Om flernivåtransmissionsstrukturen antas kan mekanisk retardation och vridmoment förbättras avsevärt.
